一、系统简介
电气柜是电网系统的主要设备之一,在整个供电系统安全运行中起着举足轻重的作用。电气柜在工作时会产生振动,而振动会导致内部某些位置上的螺丝松动,从而导致接触电阻变大,运行中过热,最后导致绝缘烧损,形成线间或相间短路,容易引发瞬间火灾现象。另外,电气柜中各个触头、电缆接头等处的虚接、材料老化、磨损、过载等原因也会造成接触电阻过大,运行中过热,最后导致绝缘烧损的现象发生,严重影响电网系统正常运行。基于荧光光纤温度传感器的电气柜温度监测系统,可按客户需求设计,精确、实时监控电气柜内触点温度,本质安全,抗干扰性好。

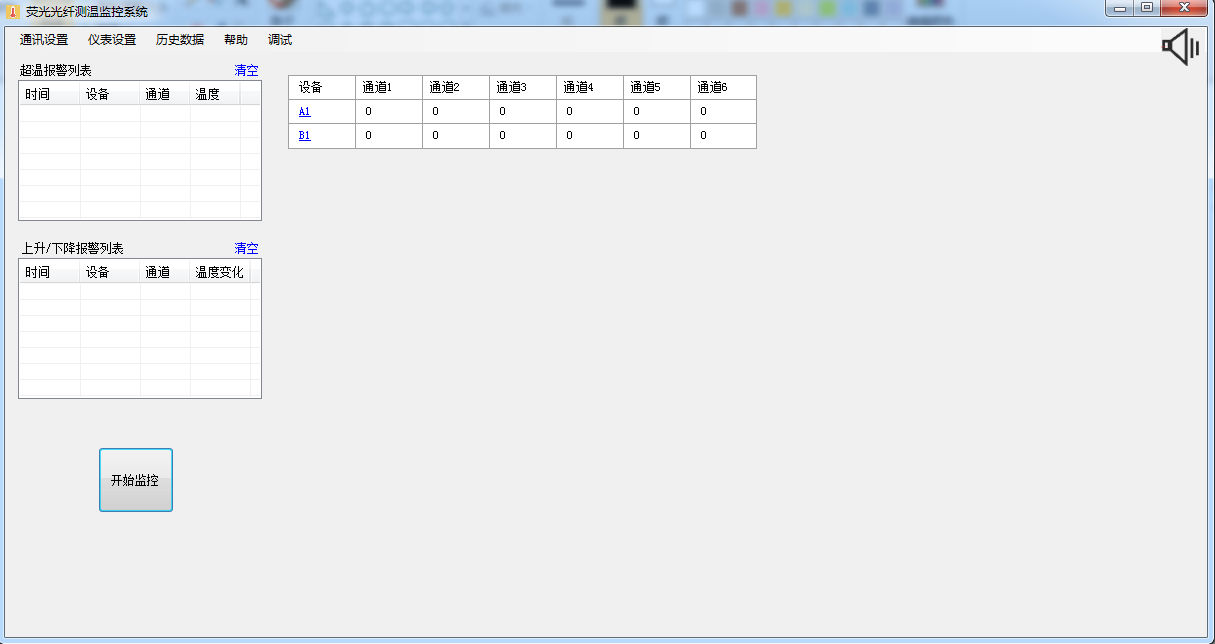

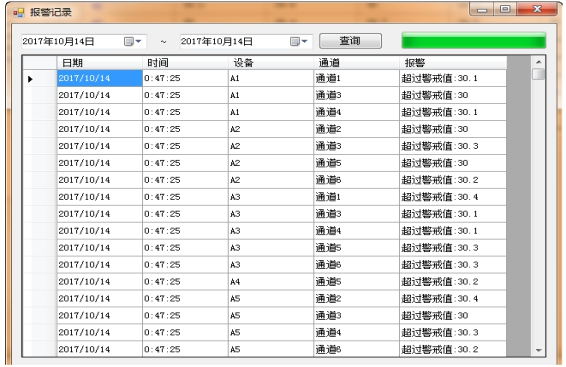

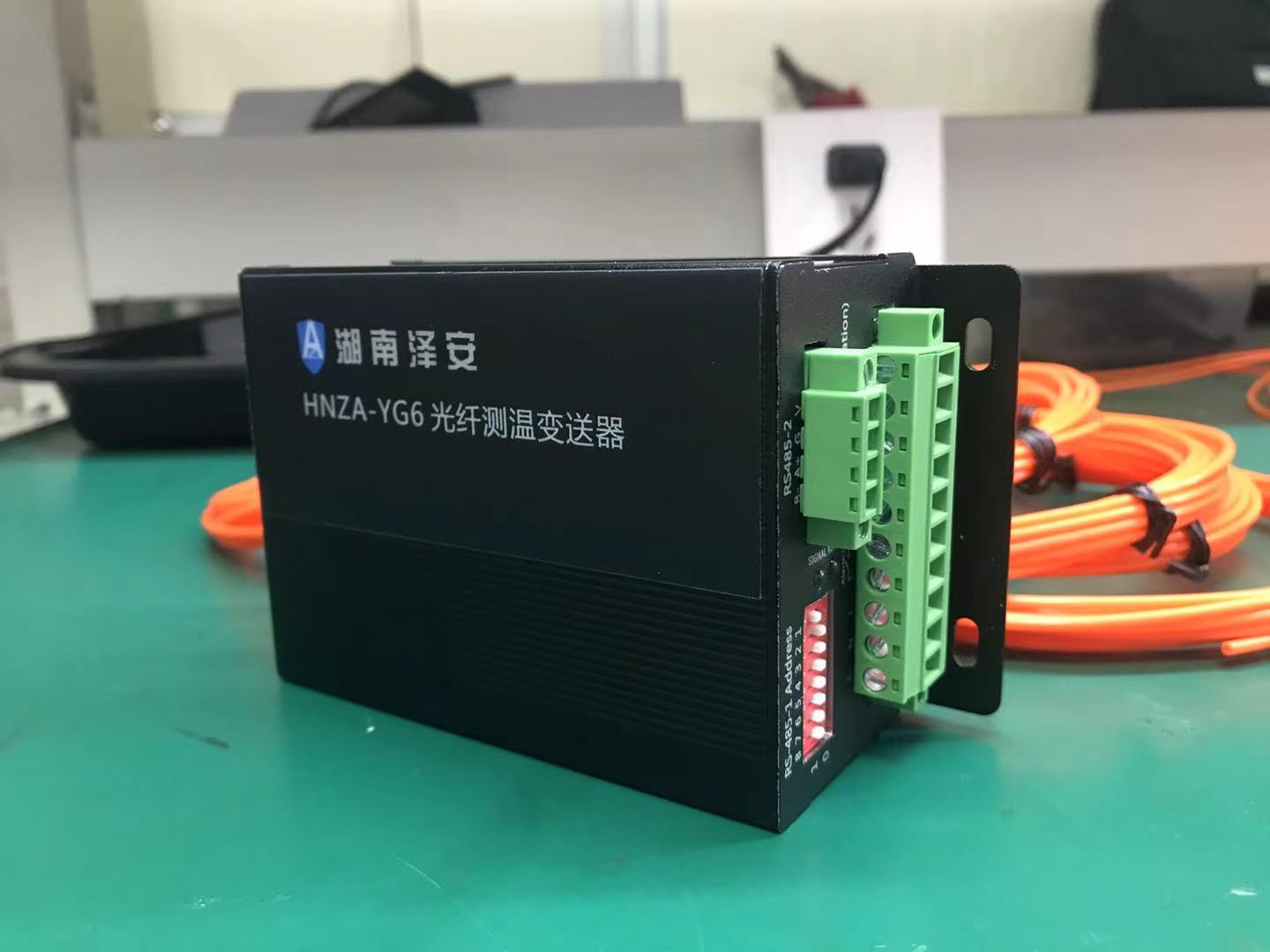

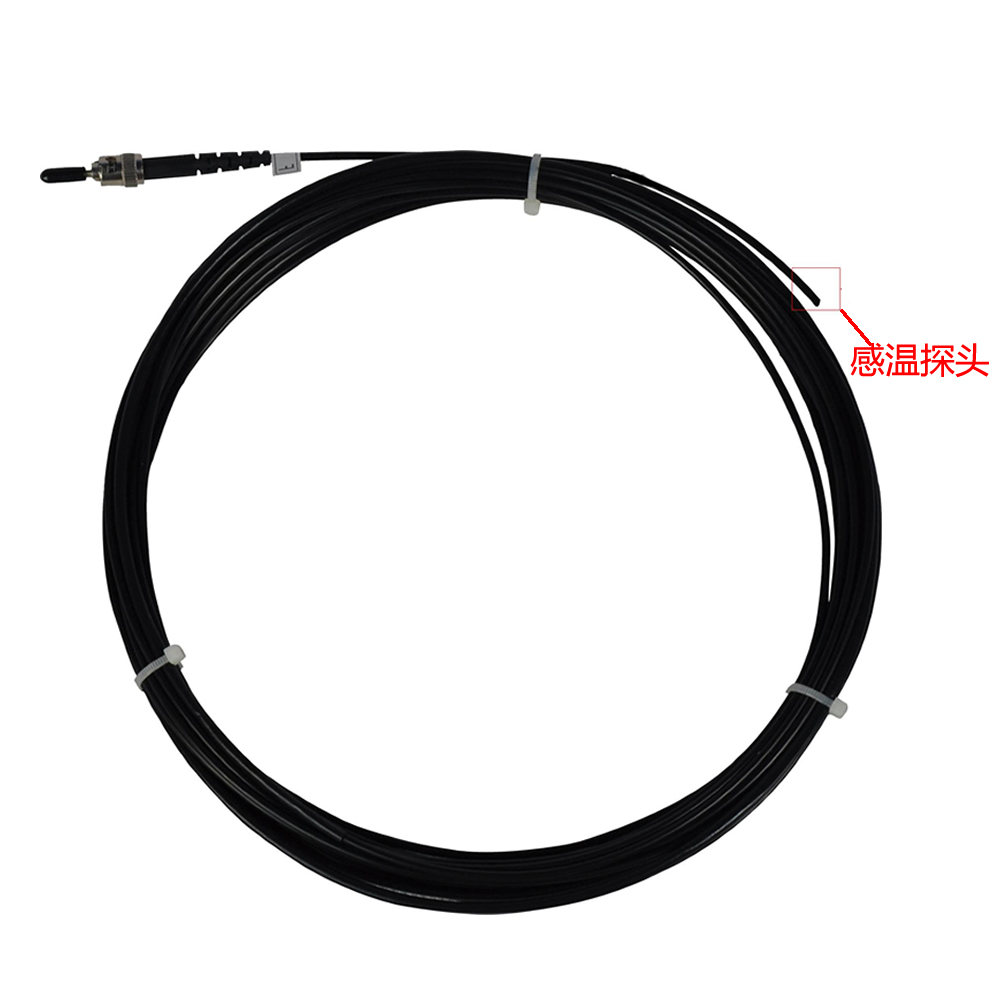

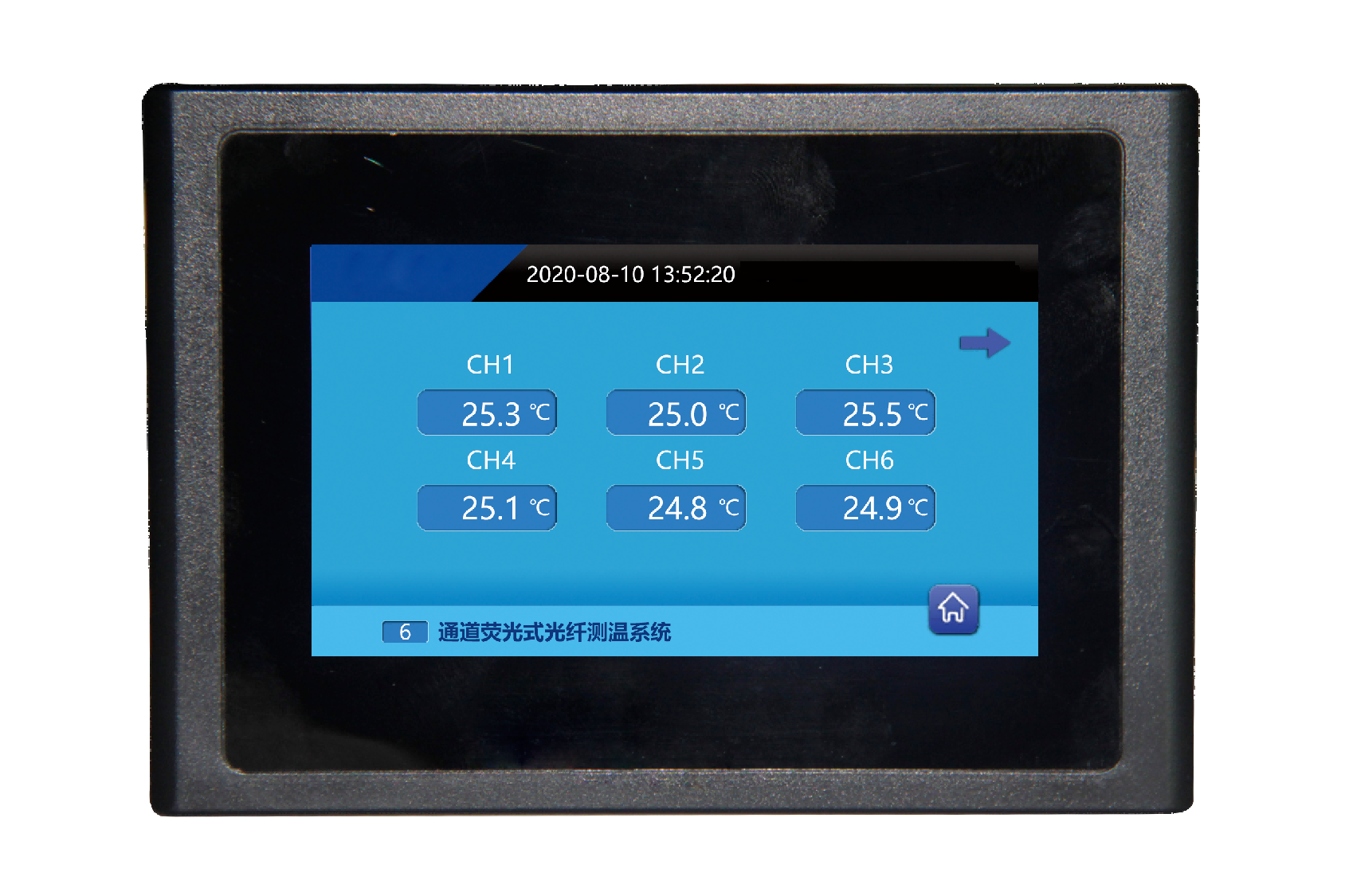

将光纤测温探头安装在被监测的热点处,荧光光纤温度解调仪将测温光纤探头反馈的温度信号,通过算法解析成温度数字信号,然后显示在温度仪表上,同时通过485总线或光纤传输到监控中心。监控中心软件会实时显示,并保存温度监测数据,同时给出报警信息。

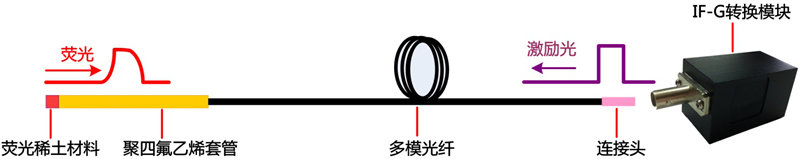

二、系统原理图

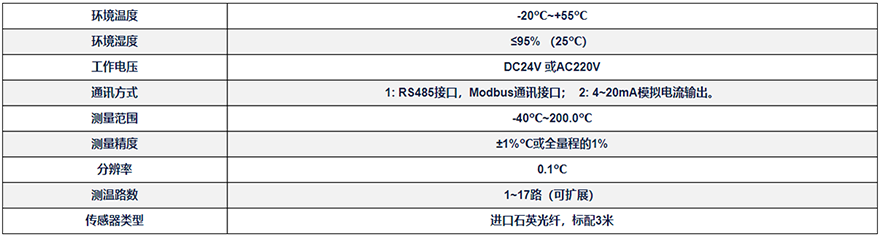

三、规格参数
