一、系统组成

      发电厂、交电站的高压开关柜是重要的电器设备。在设备长期运行过程中，开关柜中的母线接点、高压电缆接头等部位因老化或接触电阻过大而发热，使相邻的绝缘部件性能劣化，甚至击穿而造成事故。据统计，电力系统发生事故的原因中有相当一部分与热问题有关。因此，必须采取有效措施监控母线温度。通过监测母线接点、高压电缆接头温度的运行情况，可有效防止开关柜母线故障发生，由于开关柜中的母线处于高压电位，每相对地和不同相之间都存在很高的电压，且结构狭小，无法进行人工巡查测温，所以直接检测高压母线温度一直是电力系统检测中的一个难题。

      分布式光纤线型感温探测器是专为母线及易燃易爆场所的智能管理而研制的专业设备，可对母线的温度进行科学的监测和处理；它采用先进的分布式光纤技术，通过分布式光纤、控制单元、智能监控网络、智能分析软件来实现母线的实时自动化监测和数字化管理工作。

      系统采用分布式光纤检测技术，实现温度参数的无电测量，真正本质安全。防电磁感应、抗干扰能力强，非常适用于油罐这样的高危环境的应用，具有极大的技术和安全优势。



二、系统特点



1、光纤既作为感温单元又作为传输介质，本身绝缘、不带电、不发热本质安全，满足各种エ业厂区、易燃易爆区域对探测器的要求。



2、分布式光纤测温系统测温主机有的自带工控模块、单台主机就可以组成完整测温系统、并且具备温度曲线输出、可视化输出、历史查询等。



3、在厂区面积广、分类监控多，测温主机安装分散的情况下，测温系统可以通过本地网络将区域的测温主机组成网络，并通过专业的集成监控平台，进行报警以及温度曲线的输出。



4、测温主机提供RS232、RS485、RJ45干接点信号等多种接口，可以向报警控制主机传输火警信号，连入整个厂区的消防系统。



三、测温光缆的敷设方式

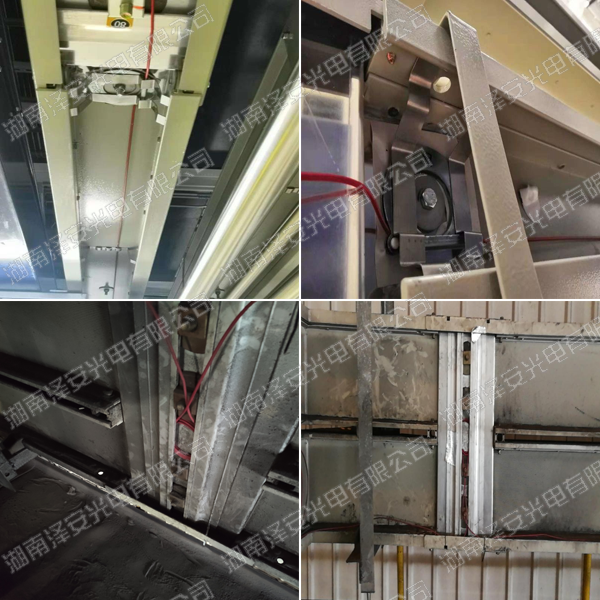

      测温光缆既是传感器又是传输介质，其敷设简单，只需将测温光缆沿着待测区域线型敷设，用固定件(绝缘扎带等)固定，使光缆与待测区域紧密结合，即可实时监测到沿光缆分布的每一点温度信息。以下是电厂应用中常见的温光缆敷设示意图。




（方案设计或更多案例详情请联系156-1602-9426 肖，微信同号）
