皮带托辊温度在线监测
一、系统组成
本系统采用了当今先进的光电技术、通讯技术、微处理器技术、数字化温度传感技 术和独创设计的低温、强电场、潮湿环境运行技术。它能分别针对不同环境下的温度进行监测,能及早发现事故隐患,将损失减至最低。同时还可提供大量在线监测数据,为 运行人员全面了解皮带托辊运行情况提供可靠依据。
安全监测:针对目前皮带托辊的隐患,重点解决皮带托辊光纤分布式温度监测预报警系统。可将数据传送至测温主机,进行声光和短信报警,可实现与消防的联动。
皮带托辊温度实时监测系统结构图
二、系统特点
1.分布式光纤测温系统采用国内先进的技术,达到0.5米空间分辨率,有效测量货格内狭小空间,并且不影响正常存取。
2.定位精确,通过特殊的数据分区数据处理,基本杜绝误报,并可与其它消防设施进行联动控制。
3.通道连续检测,实时显示整个区域的温度分布,有利于分析日常货物存放/皮带托辊的环境变化。
4.通过 modbus/TCP进行数据传输,方面与现场的系统进行对接。
5.定制的货格/皮带托辊报警显示界面,以视图的方式,显示报警信息,一目了然。
三、测温光缆的敷设方式
光缆本质是玻璃比较脆弱,即使在外部铠装保护之下,弯折和压力的时特别容易受损。光缆受损后需要用特殊工具熔接,非常麻烦,而且信号也会受到影响。这里申明光缆不是电缆,严禁以电缆的思路进行光缆敷设!为了后期方便、不出现不必要的返工,以下几点请务必遵守:输送皮带侧边吊一根钢丝绳,在钢丝绳上敷设感温光缆,1米一个扎带。注意钢丝绳要拉直,光缆要水平敷设,不能耷拉下来。

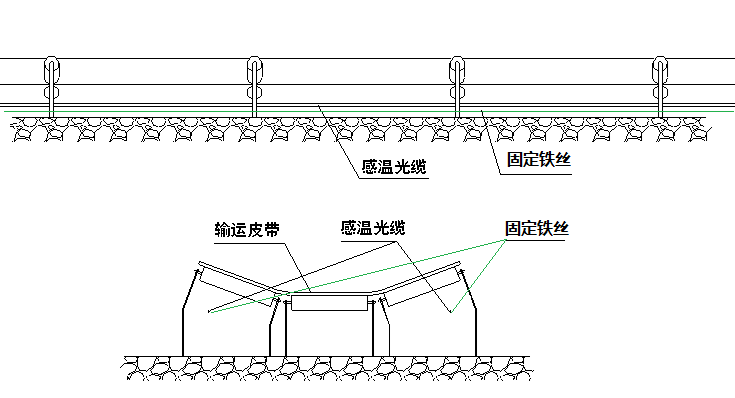

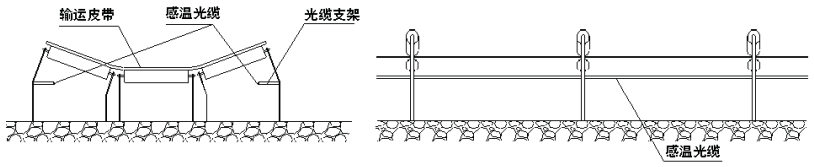

皮带托辊测温光缆安装示意图
四、典型案例展示(更多案例详情请联系156-1602-9426 肖,微信同号)
1、新疆天池能源有限责任公司准东西黑山矿区将军戈壁二号露天煤矿一期消防工程
2、南露天矿地面生产系统廊道自动喷淋消防改造项目
3、长安益阳发电有限公司输煤皮带感温光缆消防
