一、系统组成

      石油化工：
      化工厂在生产过程中发生火灾，若不能及时发现和紧急处理，将造成重大经济损失和人员伤亡。在很多场合下，温度已成为非常关键的因素，许多物理特性的变化都直接反映在温度的变化上。而针对温度变化的电气火灾和事故火灾，则需要依赖各种传感和探测设备，在火灾发生前做出准确的火灾预判，将灾害控制在萌芽阶段。

      分布式光纤测温系统通过光纤传感测量温度，本身不带电，没有电磁感应，对化学储罐本身不产任何影响，本质安全，是化工厂易燃易爆场所的绝佳解决方案。分布式光纤测温系统主要由光纤主机、集成监控主机、感温光纤、火灾报警主机组成，其系统框图如下。

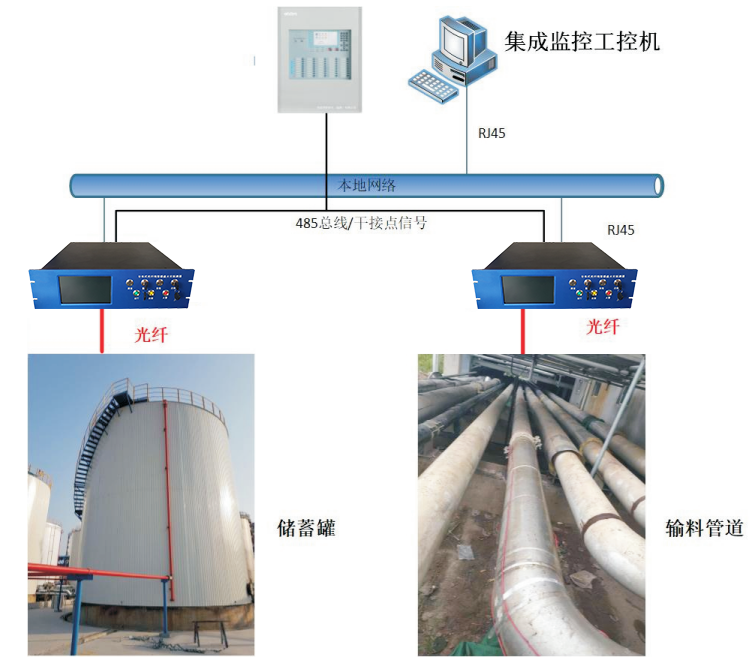

石油化工行业监测系统组成及系统框图



      分布式温度数据可通过 Ethernet、USB、RS232等通讯接口传输至本地监控室，实时显示温度曲线；通过基于Web的以太网系统架构设计，系统可方便与客户局域网无缝连接，在网络内的任何一台计算机均可快捷地访问系统，通过操作系统自带的E浏览器即可访问、调取温度数据和报警信息。



      另外，测温系统的火灾报警信号可通过RS485或者继电器与火灾报警控制器相连，实现消防联动，适合工业消防应用需求。

二、系统特点

      HNZA-410分布式光纤测温系统可以独立工作运行，也可以通过局域网，组成光纤测温网络，最终在泽安光电集成监控软件上批量显示。

      HNZA-410分布式光纤测温中，敏感元器件为光纤，通过光信号进行传输以及感温。在复杂电磁环境下不干扰，在易燃易爆环境下不产生电火花，本质安全。

      测温系统可以实时检测物体表面温度，形成曲线，并且提供历史数据存储，可以实现一个时间段的数据分析、对比。

三、测温光缆的敷设方式

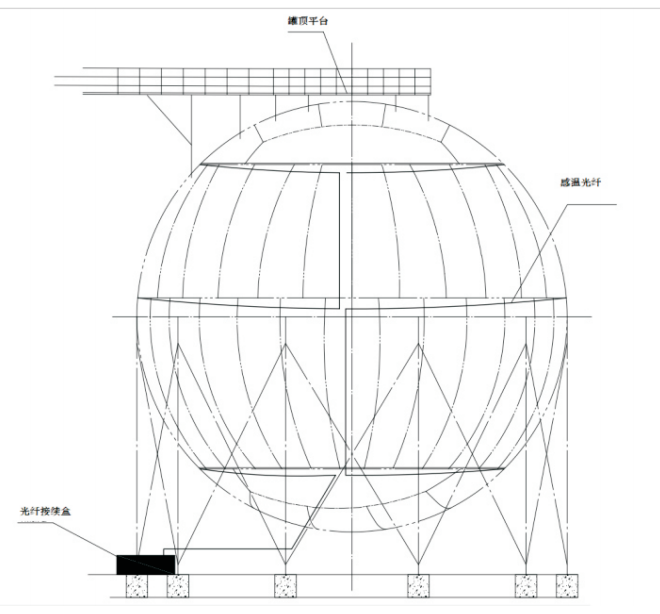

      对于石油储蓄罐额LNG储蓄罐，使用表面敷设的方法，用有磁铁加压片的方式，将光纤吸附在罐体表面。

      对于浮顶的化学原料储罐，光纤主要沿着罐体侧面的桥架拉到浮顶处，在浮顶处绕圈，检测浮顶温度。



四、典型案例展示（更多案例详情请联系156-1602-9426 肖，微信同号）

1、福建申远己内酰胺管道分布式光纤测温项目

2、陕西宝鸡氮肥厂储罐分布式光纤测温项目

3、内蒙古大唐鼎旺化工18万吨分布式光纤测温项目

4、珠海LNG监测物资采购项目

5、利华益利津炼化有限公司15万立方原油罐区分布式光纤测温项

6、中原石化油品储罐温度在线监测项目

7、青海盐湖金属镁及30万吨PVC装置分布式光纤测温项目
