油气管道泄露监测
油气管道运输伴随着中国经济的快速腾飞和石油工业的蓬勃发展,具有占地少、损耗少、成本低、输量大、快捷方便等优点,但也随着其安全问题也越来越突出。针对原有传统在线泄露系统日益老化的问题,探讨基于光纤传感激光干涉技术的光纤油气传感管道安全技术,通过对光纤油气传感管道安全技术的分析,认为其必将对油气管线监控产生积极影响。

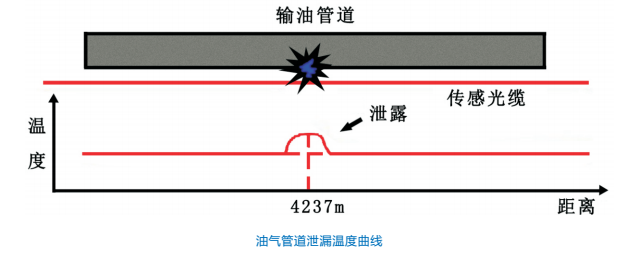

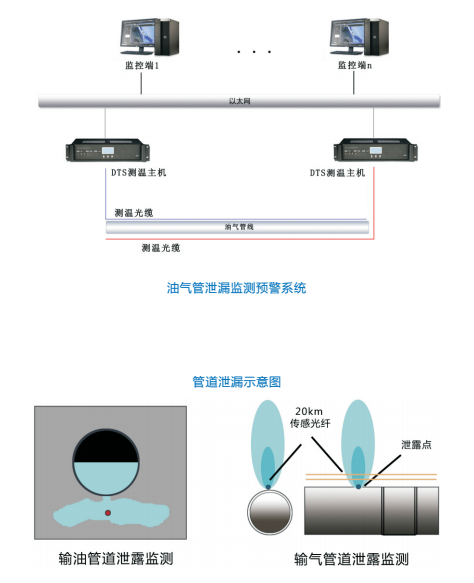

本系统采用基于拉曼散射的分布式光纤测温技术,对长距离油气管道进行实时泄漏检测。该系统可以综合利用实时温度、温升温降速率、温升温降趋势等分析实现连续监测,可在任何时间准确显示整条管线任意位置的温度状态,在管道发生泄漏时及时报警,并准确定位。系统结构图及光缆敷设示意图如下所示。
系统功能
1、输油管道泄露探测:通过实施监测光缆周围的温度,实现输油管道泄露探测的目的;
2、异常报警:当探测温度超出设置范围时,提示报警信息,并给出操作建议;
3、差定温报警:报警参数支持人工设定,输出继电器报警信号和报警定位信息,实现差定温报警;
4、报警分区设置:系统可对报警区域长度及报警点进行整体编程,可根据现场情况灵活调整;
5、数据分析:历史数据存储、查询及分析;
6、远程访问:系统可接入工业以太网,将数据传输到各级管理部门,实现远程访问。
