一、系统组成

      工业厂区消防安全直接关系到电厂运行安全。エ业厂区是一个庞大的系统工程，厂区内有数量众多的电缆桥架、电缆竖井、変压器、开关柜等电气设备，这些电气设备通常工作在高电压和大电流状态，设备中存在的制造缺陷、老化以及接触不良会导致接触电阻过大，此时设备在正常负荷下出现温度过热现象，长期的温度过热会导致设备损坏，甚至引起燃烧、爆炸或者重大安全事故。

      温度反映设备的运行情况，温度过热是电力设备发生故障的前期征兆。对电力设备的运行温度进行实时在线监测及预警，及时发现过热隐患并提前处置，预防事故发生，从而保障电厂运营可靠运营。

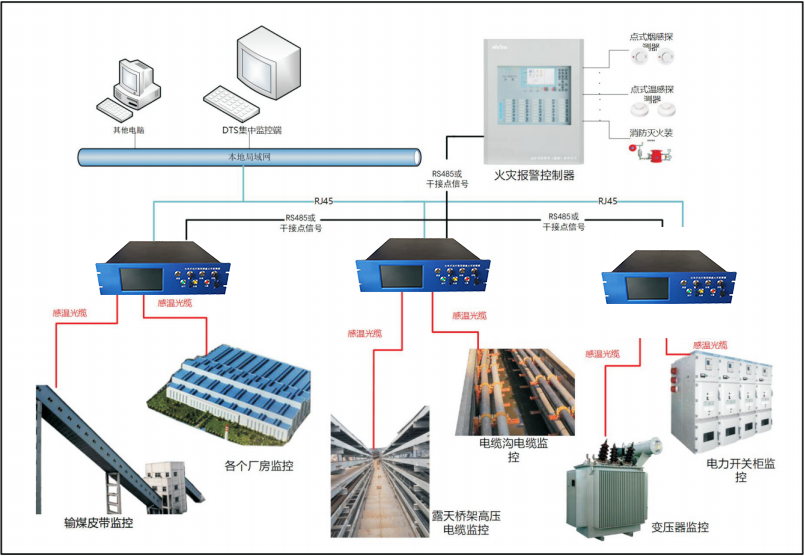

工业厂区温度及火情监测系统框图

二、系统特点

1、光纤既作为感温单元又作为传输介质，本身绝缘、不带电、不发热本质安全，满足各种エ业厂区、易燃易爆区域对探测器的要求。

2、分布式光纤测温系统测温主机有的自带工控模块、单台主机就可以组成完整测温系统、并且具备温度曲线输出、可视化输出、历史查询等。

3、在厂区面积广、分类监控多，测温主机安装分散的情况下，测温系统可以通过本地网络将区域的测温主机组成网络，并通过专业的集成监控平台，进行报警以及温度曲线的输出。

4、测温主机提供RS232、RS485、RJ45干接点信号等多种接口，可以向报警控制主机传输火警信号，连入整个厂区的消防系统。

三、测温光缆的敷设方式

      测温光缆既是传感器又是传输介质，其敷设简单，只需将测温光缆沿着待测区域线型敷设，用固定件(绝缘扎带等)固定，使光缆与待测区域紧密结合，即可实时监测到沿光缆分布的每一点温度信息。以下是电厂应用中常见的温光缆敷设示意图。

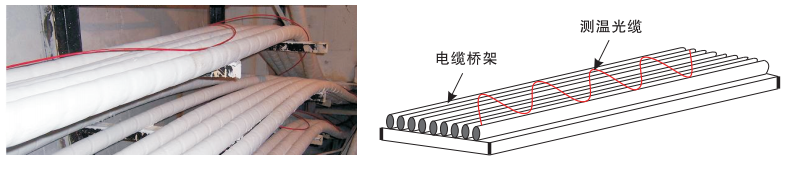

电缆桥架测温光缆敷设示意图（S型敷设）

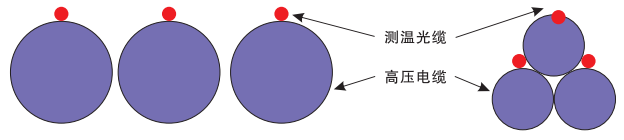

高压电缆测温光缆敷设示意图（左为平行摆放，右为品字型摆放）





工业厂区温度及火情监测

四、典型案例展示（更多案例详情请联系156-1602-9426 肖，微信同号）

1、云南威信煤电一体化项目2×600MW机组分布式光纤测温系统项目

2、华电山东莱州发电厂2×1000MW机组工程分布式光纤测温系统项目

3、华能临沂发电有限公司厂区电缆桥架及电缆沟分布式光纤测温项目

4、国电石横发电有限公司厂区电缆桥架及电缆沟分布式光纤测温项目

5、甘肃窑街媟电集团瓦斯发电二期分布式光纤测温系统项目

6、内蒙古乌兰浩特市兴安热电厂分布式光纤测温系统项目

7、上海黎明垃圾焚烧发电厂分布式光纤测温系统项目

8、长安益阳发电有限公司分布式感温光缆消防监測项目

......
