电缆局部放电监测
局部放电监测主机
局部放电监控主机可同时连接并管理多路局部放电信号采集器,实时收集各个信号采集器测到的局放信号,并以每相电缆为单位把数据整合,形成完整的电缆局放信号。
局放监控主机综合分析局放的放电量、放电类型等信息,根据设定的报警值发出预警或报警提示,提醒运维人员及时采取恰当的应对措施。局放监测主机还将结合每条电缆的历史数据分析局放的发展趋势,评估电缆寿命,为电缆运维计划提供参考数据。
主要特点:
1) 实时在线监测,相比传统的震荡波局放检测,在高压电缆不停电状态下对局放进行测量;
2) 对电缆本体、电缆接头、终端头进行全方位监测,并能准确定位放电源;
3) 传感器采用开合式钳型设计,安装方便,并可定制传感器内径,满足不同现场需求;
4) 同步数字多通道局部放电测试技术,可同时监测多回路,多项电缆;
5) 系统采用光纤传输网络,传输距离远,稳定可靠;
6) 历史数据分析,评估局放发展趋势。

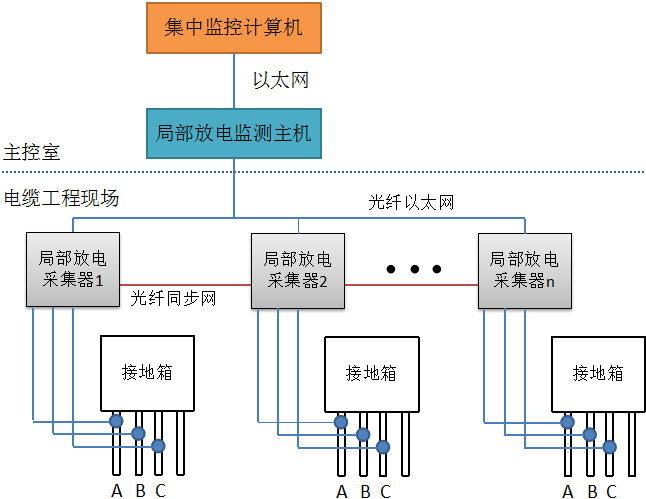

系统架构图
电缆局部放电监测系统架构图
配置说明
配置的局放采集器可直接将接收到的监测信号转换成光信号在光纤中传输,无需配置光端机等。
配置原则:局放采集器装置安装在电缆中间接头及电缆终端接地线上,实时监测电缆局部放电信号的大小。在控制中心设置1台局部放电监测主机,在现场设置 4套局放采集器。
产品特点:
1、采用自行设计的ASIC运算处理芯片,并选用PowerPC和嵌入式操作系统,实现高密度、高性能、高可靠性设;
2、采用虚拟仪器技术,将硬件模块与计算机结合,通过界面操作,实现各种功能,还可方便的进一步扩展其它功能;
3、内嵌Web服务器,基于业界领先的B/S构架设计开发,通过浏览器(如Google Chrome,FireFox等)即可访问系统信息。
4、内置专家诊断系统,含有电缆局部放电典型特征指纹,能自动识别局部放电缺陷类型;
5、通过对历史数据的分析,结合局放的变化趋势和信号特点,预测可能出现的放电类型和局放位置;
6、内置国际通用的Modbus TCP协议和IEC61850协议,可以方便的与电力、DCS等综合监控系统对接。
技术参数:
通讯端口: |
以太网 |
输入电源: |
AC220V |
功耗: |
<30W |
温度: |
-20~60℃ |
相对湿度: |
不大于95% |
外形尺寸(H*W*D): |
44.5mm×440mm×272mm |
安装方式: |
1U机架式 |
更多参数电话咨询: |
156-1602-9426 |
局部放电采集器
局部放电信号采集器实时接收局部放电传感器传来的数据信号,通过RF滤波、放大、高速采样等处理步骤提取有效的局放信号,再通过“双端测量”、“小波降噪”、“光纤同步网”等先进技术过滤干扰信号和背景噪声并确定局放发生的具体位置,得到准确的电缆局放综合信息。最后局放信号采集器通过光纤环网把数据上传至局放监测主机作进一步分析处理。
技术参数:
工作频带: | 30kHz~100MHz(±3db) |
增益范围: | 0-60dB程控可调 |
测量范围: | 10pC~10000pC |
定位精度 | ±3米 |
通讯端口: | 以太网、光纤口 |
局放信号接口: | 3路BNC接口 |
工频信号接口: | 1路BNC接口(自带工频相位传感器) |
输入电源: | 220V AC |
功耗: | 小于20W |
更多参数电话咨询: | 156-1602-9426 |
局部放电传感器
局部放电传感器是一种以高频铁氧体材料为磁芯的罗氏线圈,它通过测量局部放电脉冲电流穿过局部放电传感器时在次级绕组中产生的脉冲信号电压来判断电缆的绝缘层中是否有局部放电发生。
局放传感器环形铁芯材料选用烧结式永磁体氧体,具有高频、高感的特性,可准确探测到低至10pC的局放信号。物理结构设计为分列式,通过卡在电缆接地线上实现对局放脉冲信号的检测,现场安装极为简便。
技术参数:
工作频带: |
30kHz~100MHz(±3db) |
测量范围: |
10pC~10000pC |
检测灵敏度: |
5pC(距离放电源2米以内) |
输出阻抗: |
50Ω |
信号传输方式: |
同轴电缆(最长达到10米) |
接口类型: |
BNC |
尺寸: |
140mm(可定制) |
更多参数电话咨询: |
|
