综合管廊测温系统
光缆敷设方案
光缆采用吊装方式固定在综合管廊顶部,对于三仓结构感温光缆安装在电力仓和综合仓上侧方(强电桥架部分斜上方);对于双仓结构感温光缆安装在电力仓上侧方(强电桥架部分斜上方),安装位置示意图如下:

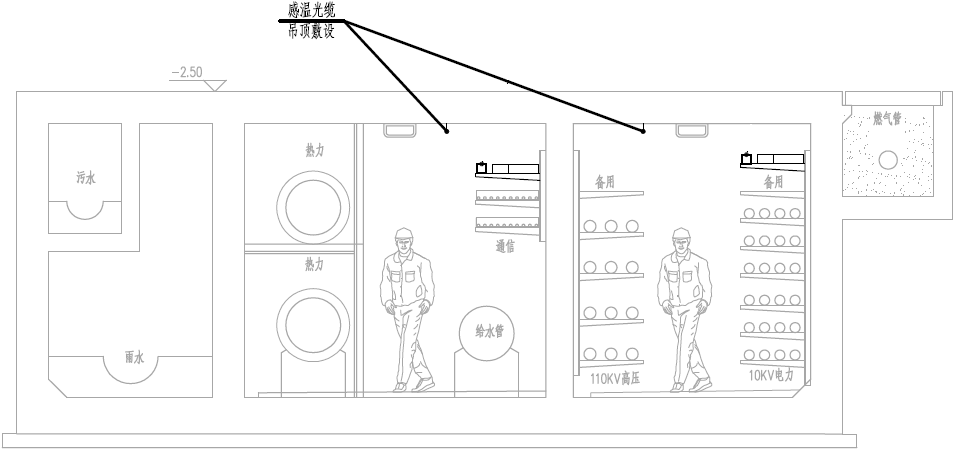

三仓结构感温光缆安装位置示意图

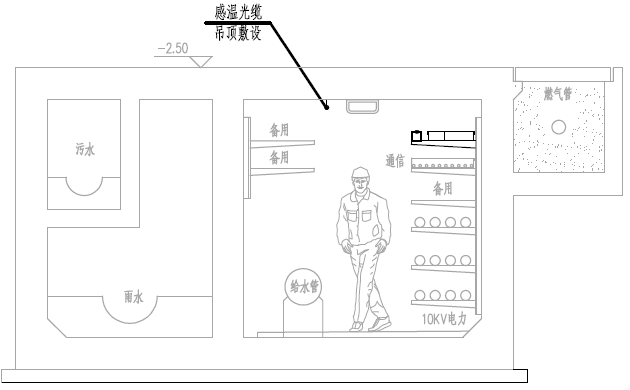

双仓结构感温光缆安装位置示意图
光缆吊装方式示意图如下所示:

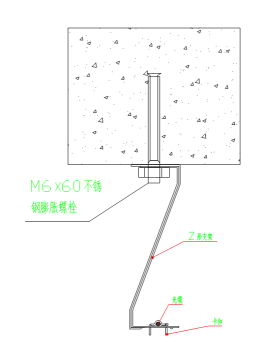

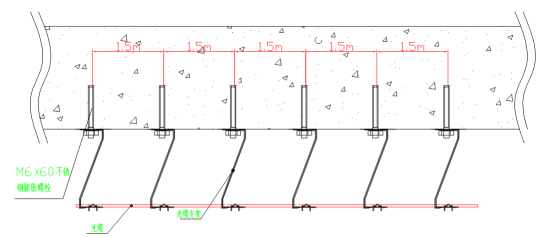

隧道内探测光缆安装示意图
隧道区间中,每隔1.5m安装一个Z型支架(使用M6膨胀螺栓固定)。如隧道弯曲或光缆需要转弯,可视实际情况适量增加1-2个于转弯处以便固定(需保证光缆安装后的弯曲半径大于60mm)。
应当保证Z型支架安装于管廊综合仓与电力仓上侧方(强电桥架部分斜上方),基本处于同一高度,朝向同一方向,且尽量沿直线均匀分布,水平安装,以保证光缆能够平直安装。
将光缆拉直后从某一方向开始,逐个将光缆放入卡扣内,扣在Z支架上,然后使用螺钉和螺母进行固定。为后续施工过程和系统维运过程中方便断点熔接和保护,降低维修工作量,在安装过程中,约200的范围,可盘留 3m 光纤在适当位置的支架处,需保证其弯曲半径须大于 60mm。在隧道入口处和光纤尾端,应视情况盘留约15m光纤,头尾都应盘绕成直径15cm左右的环。
安装感温光缆完毕,应记录好每个分区、光缆头尾端对应的光缆标记,以便工程后续进行区间划分配置和定位。
软件和用户界面
分布式光纤测温系统的测试控制软件,套功能强大,界面友好,操作简单,充分体现了DTS系统的功能和特点。本系统运行于多视窗操作系统WINDOWS,中文界面,操作简单。用户用鼠标可以选定测温曲线上的任一点进行放大显示,以观察测温细节。

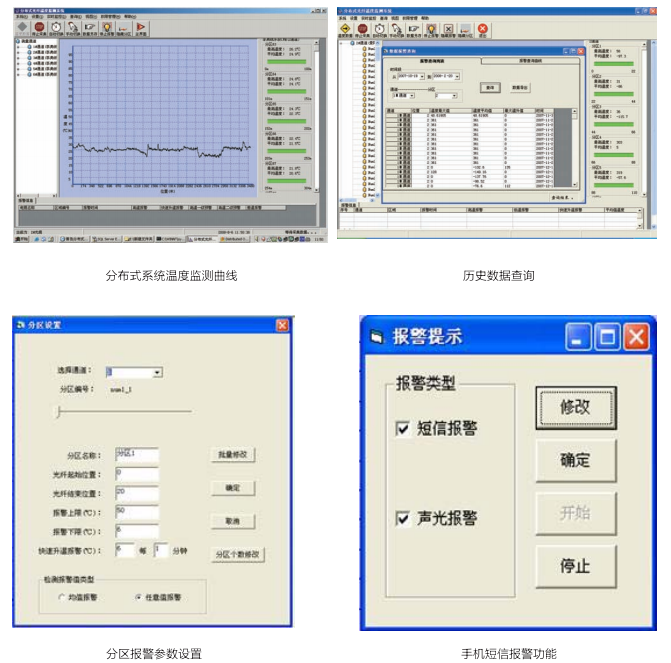

光纤测温系统软件
上图是光纤测温系统监视状态下的主界面,典型的显示方式是在主界面下方显示的是整条光纤的温度曲线图,主界面上方显示的是某一分区的温度曲线图,分区是根据用户需要进行分割的报警区域,纵轴表示温度,横轴表示距离。在主界面下方也可以显示光纤的空间图,根据用户设置,在空间图中会显示特定点的信息,如当某处温度异常的时候通过曲线可以显示该处温度升高或降低,根据波峰的走向也能反映出温度的走向和趋势;每个分区可以分别设置过高或过低的温度报警值,当测量温度超过阈值温度时,系统会自动发出报警信号。在光纤空间图上也会用报警色突出显示报警分区及报警信息。
系统根据用户需要,可以定时保存温度数据;并可以使用专门的分析软件对历史温度数据进行查询分析统计,可以查询或统计一条光纤在某一点、某一段或某一个时间范围内温度数据。当系统检测到温度报警时系统会自动保存报警前后及报警时的温度数据。分布式光纤测温系统软件具有以下功能:
a. 主监控系统软件为多窗口应用,中文界面,完全按照用户的逻辑视图(电缆回路布局图或接线图),展示用户设备全局状态。
b. 实时显示线路上的温度分布曲线、各点温度随时间变化曲线。
c. 可手机短消息报警(可选),报警分工作级和管理级两层,按照事件的重要级别发送到工作层人员和全部人员(包括负责人);用户自定义报警事件的报警等级,和接收人群。
d. 报警功能:分布式光纤测温系统应具有连续测温功能,能检测环境温度变化情况,报警数据可在软件中设置,每个区域可以设置3种报警类型:最高温度报警、温度上升速率报警、最高温度与平均温度差值报警。同时具有光纤破坏报警、测温设备异常报警等功能。报警方式除主控机屏幕显示,音效和发送报警短消息等基本要求外,并可输出符合工业标准的报警输出;报警信息应实时存入数据库,格式为:时间/类型/名称/地点描述/报警指标量/备注等。
e. 分区测量:能对测量区域在长度上进行分区,对某些区域进行局部重点监测。
f. 可记录十年内历史信息(取样间隔不大于10分钟)。
报警算法
光纤测温系统24小时在线监测,为了得到较高精度温度数据,每隔2-5秒采集1个通道的温度数据,通过与历史数据相比,如发现温度异常变化,说明光缆周围环境温度发生变化,如变化范围达到系统预设的报警阈值,系统自动提供报警提示,并实时上传所有数据给自动监控系统。系统报警有如下三种报警方式:
定温报警
定温报警的算法:设置一个定温报警限定值T,然后检查各个温度点,是否达到或超过这个限定值T,如果达到或超过了就报警。
设置和检查方式:限定值设置在每个区里,根据每个区的定温限定值判断该区的温度值是否超过了限定值,该分区就报警;需要遍历该分区所属的所有温度点,最后报警的值是最高温度点的温度。
差温报警
温升报警的算法:计算光缆上每个测温点每分钟温度变化量,温升值会随着光缆温度动态变化。
设置和检查方式:与定温报警的设置与检查方式类似。
温差报警
温差报警的算法:设定一个参考区域,每次取到温度值后,先算得该区域的平均温度T1;然后对某点的温度值与T1进行比较,如果温差的绝对值超过了限定值T,就报警。
设置和检查方式:参考区域的设置是每个通道设置一个参考区域,以数据点为单位;限定值设置在每个段里;检查方式与定温报警的检查方式类似。
电缆布线要求
(1) 强电与弱电严格分开走线!并注意区分交流电的零线、系统地线和端子上的GND线。
(2) 采用专用接地装置,接地电阻值不应大于4Ω,采用共用接地装置时,接地电阻值应远大于1Ω。消防电子设备凡采用交流供电时,设备金属外壳和金属支架等应做保护接地,接地线应与电气保护接地干线(PE线)相连接。
探测光缆安装要求
(1) 光缆牵引至DTS主机控制柜一端需预留至少10米,以便光缆与尾纤的熔接。
(2) 光缆接头处(或断点处)的两头需各预留至少10米光缆,以便光缆在地面上的正常熔接。
(3) 预留的光缆环应盘好,并固定,光缆的弯曲直径不允许小于15cm。
(4) 光缆安装前,应核对光缆的长度,并根据电缆长度及连接的距离来选配光缆。光缆或其接头避开交通要道和其它障碍物。
(5) 敷设光缆前后,应对光纤外观进行检查;光缆应无破损。
(6) 光缆接续盒必须固定。
(7) 从汽车上卸载光缆最好使用叉车或吊葫芦把光缆从车上轻轻放置地上。光缆从汽车上卸载时,宜使用平直木板放置在汽车平台与地面之间,形成一个小于45o斜坡,用一绳子穿过光缆盘的中间孔,人在车上拉住绳子的两端,使光缆盘顺着木板斜坡匀速下滑。卸载光缆时,严禁堆放、平放、严禁直接将光缆从高处垂直滚落下来,防止强烈冲击光缆,造成损坏。
(8) 光缆施工和布放定位时,不得弯折及形成90o直角弯。光缆的弯曲半径应至少大于100mm,切忌光缆严重弯曲导致打“死扣”。
(9) 光缆布置请参照兴海光联提供的DTS光纤技术方案或布置系统图,施工应在我公司指定的工程师指导下进行。
(10) 放线注意事项
感温光纤探测器的放线工艺必须按上图所示,在轮盘支架部位必须有一放线人员,按图光缆轮盘放线方向均衡放线,另有一拖线人员按光缆移动方向并对照施工图要求进行合理布线敷设。严禁杜绝以下放线现象;

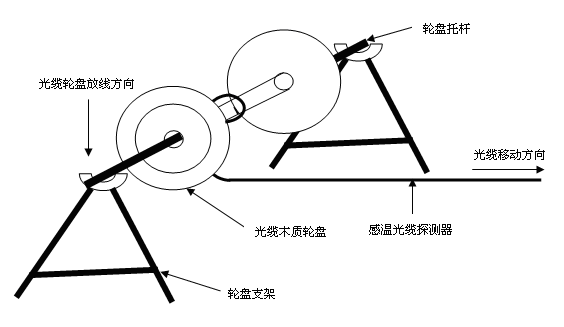

感温光纤探测器的放线工艺示意图
1. 严禁杜绝在轮盘支架部位无放线人员,只有拖线人员采用以感温光缆来带动光缆轮盘转动的方式进行放线施工;
2. 严禁杜绝下图的放线现象,这样易造成光缆内纤芯的损耗或破坏;

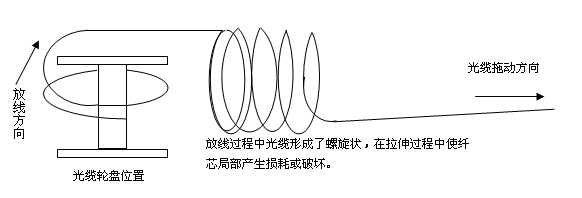

感温光纤探测器的错误放线工艺示意图
施工指导
我们拥有优秀的服务支持工程师队伍,在系统的使用期限内,能为您提供最佳的支持和全心全意的服务,包括在安装现场的技术难题,对用户的培训,及各种资料的提供等等。
调试设备:测温控制主机、手提电脑、光纤熔接机、OTDR、万用表等;
安装指导:自项目施工之日起,3天内我方派专业技术人员到达现场,主要负责与业主、设计部门、施工单位的配合。按工程进度和施工工艺进行督导。
调试工作:工作站调试工作在施工进程中由我方完成,监控总站调试工作在施工全部完成后进行。施工单位配合我方进行现场调试。
